Constuction d'une roue à aube .

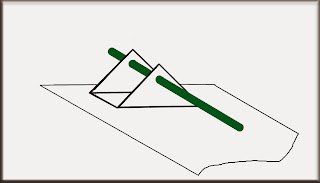

Début du traçage sur un boîtier d'ordinateur ou de lecteur cd  , de préférence où il y a un angle ce qui évitera de plier le métal   .



Il faut dessiner à cheval sur l'angle . J'ai fait les découpes avec une lame à métaux fine sur une scie à chantourner manuelle (J'ai cassé une dizaine de lames) , on peut bien sûr découper avec d'autres outils ou machine, j'ai dessiné les équerres accolées pour ne pas faire 36 découpes .
Les aubes sont faites dans une lame de store d'intérieur, lame en aluminium .
Facile à découper l'alu en 0,23mm .
Voici les côtes d'une aube (personnelles bien sûr) je ne suis pas dessinateur j'ai fais au mieux . Il y a la pale en alu, les équerres d'articulation des aubes et l'axe de rotation de celles-ci .

                    Il est possible de plier le métal une deuxième fois pour former une sorte de U .



Voici des photos de roues qui viennent du site PADDLEDUCKS  http://www.paddleducks.co.uk/smf/index.php?board=5.0   elles m'ont beaucoup aidé à la construction des miennes car il y a plusieurs méthodes pour les construire . Ce site a été une mine d'info, il y a de belles constructions comme cette roue tout en alu . Un grand merci aux forumeurs britanniques, Australiens etc, qui ont confectionné ces roues et bateaux .

La roue tout alu peinte , elle est posée sur son plan .

Une aube exactement comme je les ai fait , l'écartement des équerres (pivots) est déterminé par l'écartement des flasques et là c'est un peu comme on veut, l'écart des miennes est de 35mm , les flasques sont resserrés près du moyeux à 18mm  .



On peut acheter sur le net des plaques de laiton prédécoupées .

Voilà un système d'entraînement avec un réducteur au bout du moteur, je n'aime pas trop cela car j'en ai entendu un et cela faisait le bruit d'un moulin à café, il manquait sûrement de graisse ! si c'était silencieux cela serait nickel .


Magnifique vapeur Anglais

Une roue beaucoup plus aérée, pas très bien finie à mon avis !


He ben dis donc

Une belle roue très fine .

Traçage sur un boîtier de lecteur DVD  . J'ai mis un rivet pop au centre pour faire pivoter un gabarit de traçage .

Gabarit en forme de bras de roue percé au bons endroits pour avoir les trous tous au même niveau comme sur la photo précédente . Les bras sont tracés au compas "dur dur" , il en faut huit .


Profile d'une roue .
Il faut respecter le plus possible les mesures du plan car il n'y a pas beaucoup de place dans le garde-boue des roues, j'ai redécoupé les aubes car elles étaient trop larges . Il ne faut pas hésiter à passer les aubes dans les garde-boue avant d'assembler les roues ce que je n'ai pas fais bien sûr !! les roues montées, cela ne sera pas facile de couper au ciseau l'alu en trop .
